400кВ високонапонски далеководни торањ

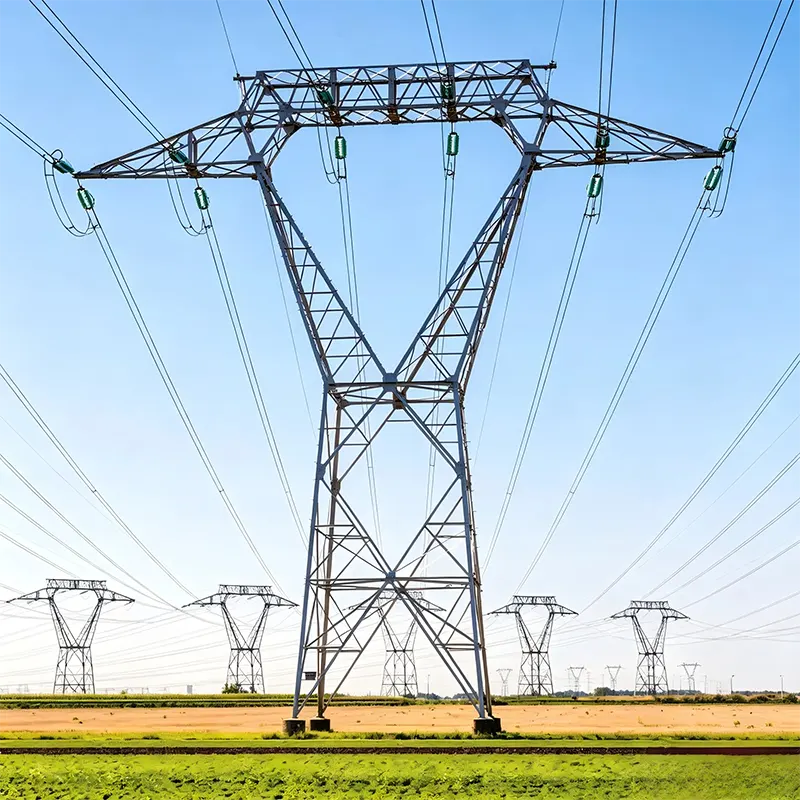

400кВ високонапонски далеководни торањ је челична решеткаста конструкција која подржава високонапонске проводнике, жице за уземљење и изолаторе на сигурним висинама изнад земље. „400кВ“ се односи на линијски напон који носи — међу највишим класама напона који се користе за међудржавни и међународни пренос енергије. На овом нивоу напона, сваки торањ у линији мора да издржи стотине тона тежине проводника и да издржи огромну напетост током оптерећења ветром и ледом.

Спецификације производа

Кључне карактеристике и предности

Дизајниран за екстремно оптерећење

Наши стубови од 400 кВ су структурно анализирани помоћу софтвера коначних елемената у односу на најгоре комбиновано оптерећење: ветар од 40 м/с на проводницима оптерећеним ледом, неравнотежа напетости прекинуте жице и пропадање изазвано температуром. Безбедносни фактори према ИЕЦ 60652 / ГБ 50545. Када прорачун каже да торањ стоји, он стоји.

Челик високе чврстоће, нижа тонажа

К420 челик високе чврстоће у ногама може смањити тежину торња за 15–25% у поређењу са конвенционалним К235 дизајном. Мања тонажа значи ниже трошкове транспорта, мање темеље и бржу монтажу — уштеде на линији од 500 стубова.

Вруће поцинковано за 50+ година рада

Свака компонента је топло поцинкована по ИСО 1461 са минималним слојем цинка од 85 µм. У нормалним атмосферским окружењима, очекујте 50+ година пре првог одржавања. За приобалне или индустријске корозивне зоне нудимо дебље премазе (до 120 µм) или дуплекс системе премаза.

Заменљиве везе проверене на терену

Елементи ногу и подупирачи се производе са рупама за вијке са прецизном шаблоном, тако да се идентични торњеви из различитих производних серија склапају наизменично. Екипе за монтажу извештавају да наше куле иду заједно као добро направљен комад намештаја - без брушења, без развртања, без постављања чекића на лицу места.

Комплетан пакет документације

Сваки торањ далековода високог напона од 400 кВ се испоручује са сертификованим цртежима за производњу, сертификатима о испитивању материјала, извештајима о дебљини галванизације и резимеима прорачуна конструкције. Ваши консултанти и инспекцијски тим добијају све што им је потребно за прихватање локације.

Типичне апликације

Као произвођач и добављач високонапонских далеководних далековода од 400 кВ, МТтовер производи стубове за комуналије, ЕПЦ извођаче и програмере обновљивих извора — испоручују се на велико по фабрички директним ценама за:

Међудржавни и међурегионални 400кВ магистрални далеководи

Евакуација струје из великих термо, хидро и нуклеарних електрана

Коридори за повезивање на мрежу ветропарка и соларних фарми (400кВ колекторски водови)

Прекогранични енергетски интерконектори и извозни водови

Замена и доградња застарелих ходника 220кВ/330кВ на класу 400кВ

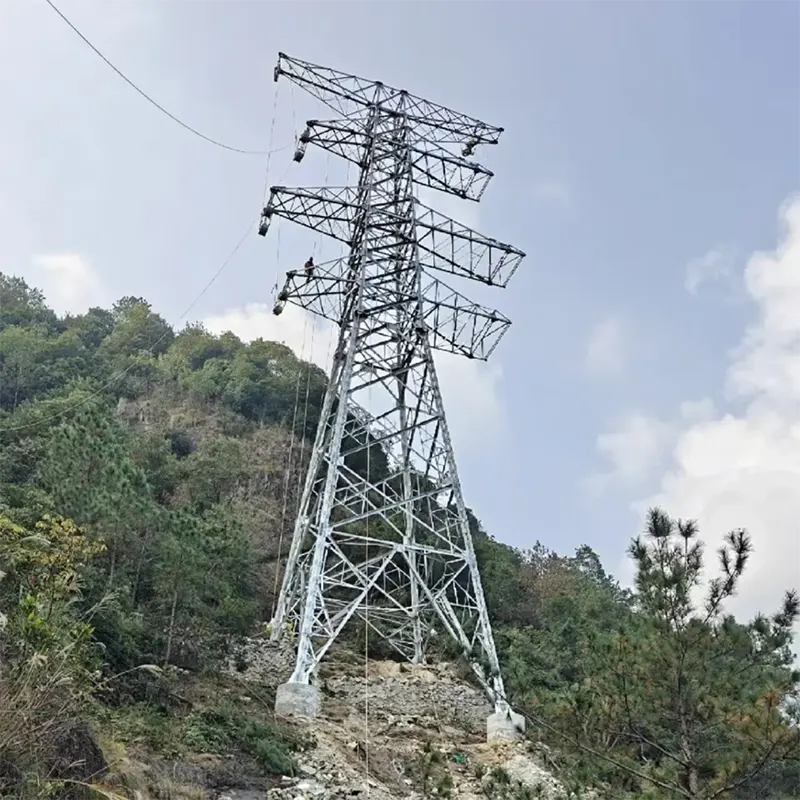

Преласци реке и деонице планинских путева које захтевају високе тешке куле

Производни процес

Сваки торањ далековода високог напона од 400 кВ почиње са детаљним дизајном: конвертујемо обрис торња у нацрте за производњу по члану користећи софтвер 3Д торња, генеришући листе за сечење, шаблоне рупа и монтажне цртеже које радионица прати до милиметра.

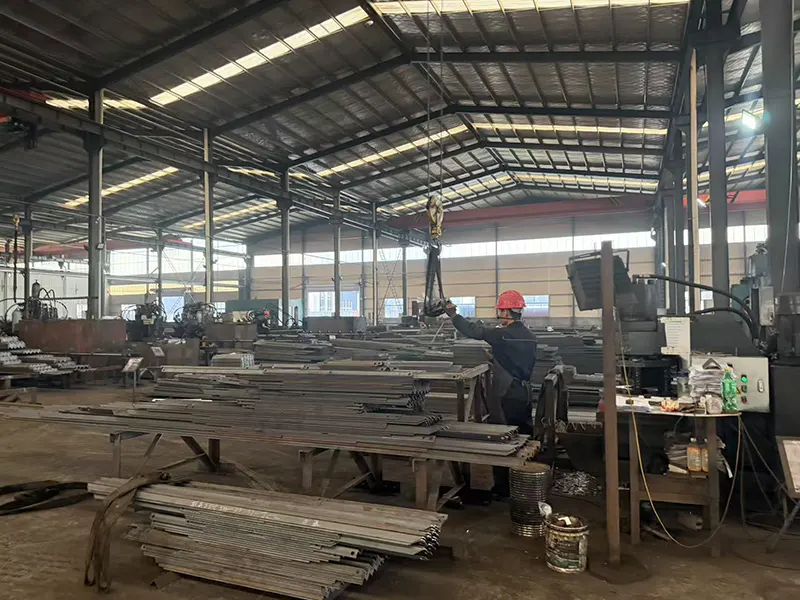

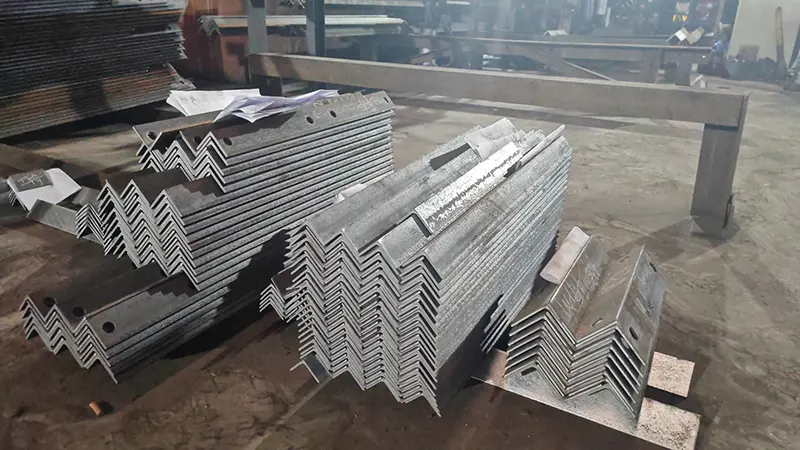

Израда: угаони челик се исправља, ЦНЦ сече на дужину и буши или буши прецизним шаблонима. Сваки члан је обележен јединственом ознаком која одговара цртежима, тако да челик стиже на место већ "означен" за своју позицију.

Пре цинковања, врши се пуна пробна монтажа за најмање један торањ сваког типа. Овде проверавамо поравнање рупа, уклапање чланова и укупну геометрију — корак који многи произвођачи прескачу и разлог зашто је наша монтажа на терену тако глатка.

Галванизација: компоненте се одмашћују, киселе у хлороводоничкој киселини, флуксирају и потапају у растопљени цинк на ~450°Ц. Дебљина слоја цинка се проверава магнетним мерачем на свакој серији. Завршна инспекција обухвата димензије, покривеност цинком и причвршћивање вијака.

Зашто одабрати Маотонг?

Кингдао Маотонг Повер Екуипмент Цо., Лтд. поседује Националну лиценцу за производњу индустријских производа, укључујући лиценцу за производњу стубова далековода од 220 кВ и сертификат квалитета торња од челичних цеви од 500 кВ. Ми нисмо произвођач у радњи — ми смо лиценцирани произвођач високонапонских торњева.

Од наших 205 регистрованих запослених, 85 су технички професионалци, укључујући старије и средње инжењере који се баве пројектовањем конструкција, детаљима и квалитетом. Донесите нам линијску руту и ​​ми ћемо конструисати куле да одговарају.

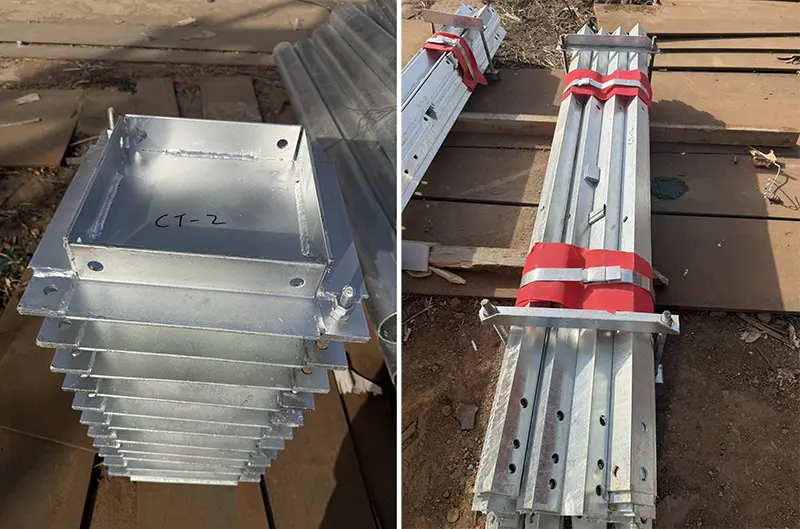

Елементи торња су повезани монтажним редоследом, везани челичним тракама и заштићени пластичном фолијом на местима лежишта. Мали делови (завртњи, подлошке, окови) су паковани у кутију и јасно обележени. Извозно паковање према стандардима поморског терета, утоварено директно из наше радионице у контејнере или расуте бродове у луци Кингдао.

Документација: комерцијална фактура, листа паковања, товарни лист, потврда о пореклу, сертификати о испитивању материјала, извештаји о галванизацији. За цене стубова далековода високог напона 400кВ, поруџбине на велико или понуду, контактирајте наш тим за извозну продају.

ФАК

П: Које информације су вам потребне да цитирате високонапонски далеководни торањ од 400 кВ?

О: Тип торња (огибљење/затезање/угао), висина, линијски напон, величина и напетост проводника, пројектовано оптерећење ветром и ледом и применљиви стандард (ИЕЦ, ГБ или локални). Ако имате цртеже торња, можемо цитирати директно из њих — пошаљите нам ПДФ или ДВГ и ми ћемо одговорити у року од 48 сати.

П: Можете ли да обезбедите куле за комплетну линију, а не само за један тип?

О: Да. Израђујемо комплетан распоред стубова — висеће, затезне, угаоне и терминалне стубове — за комплетне пројекте водова од 400 кВ. Такође испоручујемо углове темеља и хардвер за повезивање.

П: Која је ваша минимална количина поруџбине?

О: За прилагођене торњеве, МОК је 1 сет за прототип или тестирање. За производне цене, препоручујемо да наручите најмање 10 комплета како бисте имали користи од ефикасности серијске производње.

П: Како обезбеђујете да се торњеви уклапају на лицу места без прераде?

О: Сваки тип торња пролази кроз пуну пробну монтажу пре цинковања. Рупе за вијке су обликоване прецизним ЦНЦ пробијањем/бушењем, а сваки члан је означен на цртежима. Наш рекорд: екипе за монтажу састављају наше куле без брушења или развртања.

П: Који су ваши услови плаћања и испоруке?

О: Обично 30% Т/Т депозита, стање по Т/Т или Л/Ц на виђењу пре испоруке. За 30 комплета, испорука у року од 20 радних дана након депозита. ЕКСВ, ФОБ, ЦФР или ЦИФ Кингдао — ваш избор.
