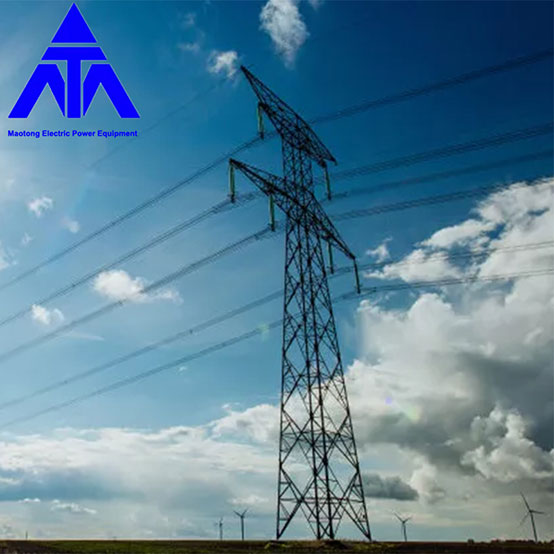

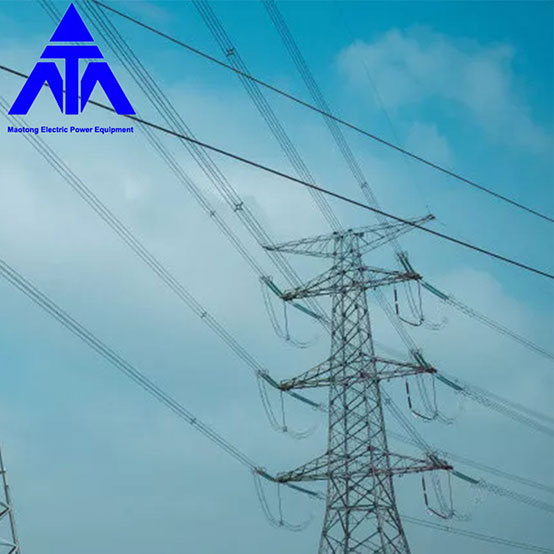

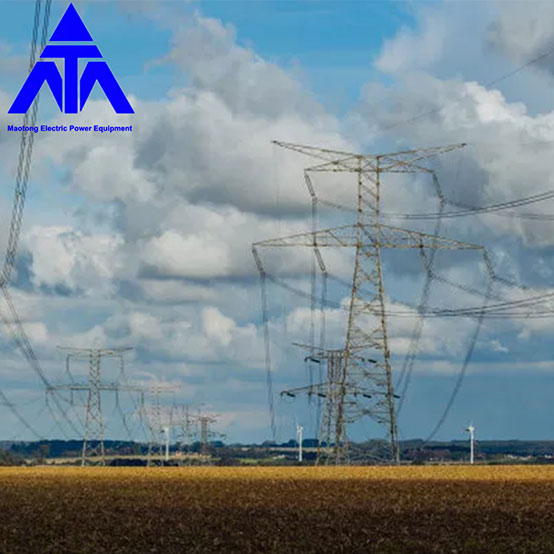

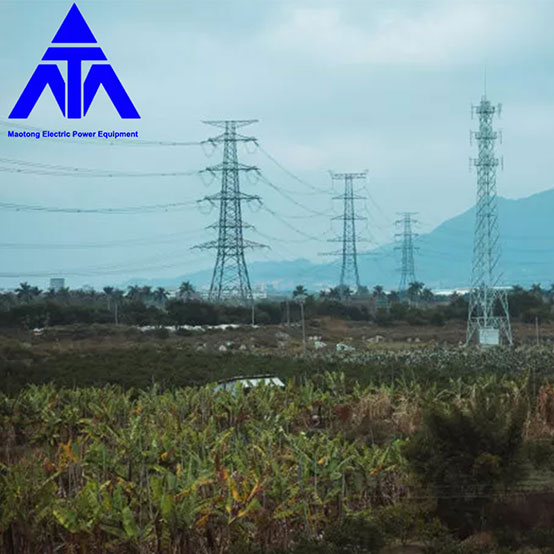

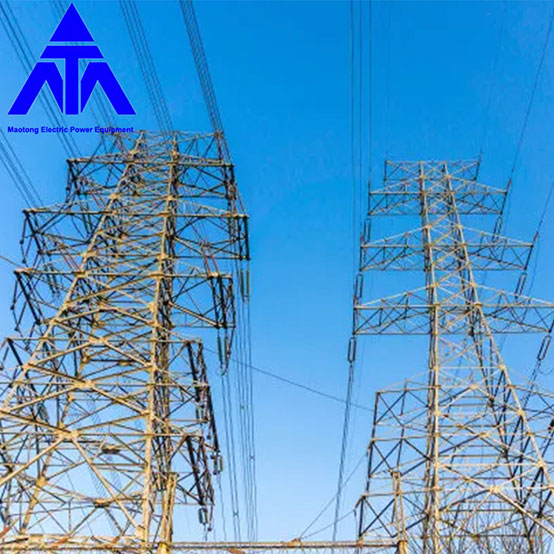

66кв 120кв 220кв Хот Галванизед Елецтриц Повер Товер

Увод у енергетски торањ:

Енерготорањ је трапезоидна или троугласта кула са висином од 25-40 метара. То је челична оквирна конструкција. Торњеви се углавном граде у близини електрана и дистрибутивних станица на терену. Они су важни објекти у електроенергетском сектору, могу надземне далеководе и играти улогу заштите и подршке. Пројектовање, производња, монтажа, одржавање и контрола квалитета електроторња су важне гаранције за рад и развој савременог електроенергетског система.

Класификација кула:

1. Високонапонски торањ је подељен на тангентни торањ и затезни торањ. Угаона кула је нека врста затезног торња, а кула са катедром је нека врста тангентне куле.

2. Као и тангентни торањ, изолатор је вертикални висећи торањ, затезни торањ, а изолатор је хоризонталан, који се користи за спречавање пада торња петље, окретања линије итд.

3. Напон зависи од броја изолатора, 1-2 комада: 10КВ, 3-5 комада, 35КВ, 7 комада 110КВ, 14-16 комада 220КВ, 28 комада 500КВ. Ако видите више, не морате да их бројите. Отприлике можете видети дужину.
Подељен је на:

4. Пет врста чаша за вино, мачја глава, тип врха, суви тип и тип бурета

5. Може се поделити на затезни торањ, тангентни торањ, угаони торањ, транспозициони торањ (замена торња за фазни положај проводника), терминални торањ и прелазни торањ према намјени.

Захтеви 66кв 120кв 220кв топлог поцинкованог електричног торња:

Величина и распон стуба морају да испуњавају захтеве кола: потребно мало сигурносно растојање треба да се одржава између проводника и земље, зграда, дрвећа, железнице, аутопута, река и других надземних водова, између проводника и проводника, између проводник и громобран. Заштитни угао громобрана према проводнику и хоризонтално мало растојање између два громобрана при коришћењу двоструких громобрана морају да испуњавају одговарајуће прописе.

Оптерећење:

Торањ далековода углавном носи оптерећење ветром, оптерећење ледом, напетост водова, мртво оптерећење, тежину особља и алата током инсталације или одржавања, као и оптерећење прекинутог вода и сеизмичког дејства. Разумна комбинација ових оптерећења под различитим метеоролошким условима мора се узети у обзир у пројекту. Мртво оптерећење укључује тежину торња, водова, арматуре, изолатора, угаону резултујућу силу линије и неуравнотежену напетост дуж линије. Различите земље имају различите прописе о прекидном оптерећењу у погледу броја прекинутих жица (генерално искључујући истовремено кидање проводника и громобрана), величине прекидне напетости и метеоролошких услова при кидању.

Торањ је генерално поједностављен за статичку анализу. За динамичка оптерећења као што су ветар, изломљена линија и земљотрес, динамичко дејство се обично разматра множењем коефицијента вибрације ветра, коефицијента ударне линије изломљене линије и коефицијента одзива сеизмичке силе, респективно, на основу статичке анализе.
