Напонски нивои електроенергетског система обухватају 220/380В (0,4 кВ), 3 кВ, 6 кВ, 10 кВ, 20 кВ, 35 кВ, 66 кВ, 110 кВ, 220 кВ, 330 кВ и 500 кВ. Унапређењем технологије израде мотора производили су се мотори од 10 кВ у серијама, па су мање коришћени мотори од 3 кВ и 6 кВ, а ретко су коришћени и мотори од 20 кВ и 66 кВ. Систем напајања је углавном 10 кВ и 35 кВ. Систем за пренос и дистрибуцију електричне енергије је углавном изнад 110 кВ. У електрани постоје два типа генератора: 6 кВ и 10 кВ. Сада је 10 кВ главни генератор. Корисници су сви 220/380В (0,4 кВ) нисконапонски системи.

Према Правилнику о пројектовању правилника о градској електроенергетској мрежи, преносна мрежа је 500 кВ, 330 кВ, 220 кВ и 110 кВ, високонапонска дистрибутивна мрежа је 110 кВ и 66 кВ, средњенапонска дистрибутивна мрежа је 20 кВ, 10 кВ. и 6 кВ, а нисконапонска дистрибутивна мрежа је 0,4 кВ (220 В/380 В).

Електрана шаље 6 кВ или 10 кВ снагу. Поред сопствене употребе (помоћно напајање), електрана може да шаље и 10 кВ напон корисницима у близини електране. Опсег напајања од 10 кВ је 10 км, 35 ​​кВ је 20 ~ 50 км, 66 кВ је 30 ~ 100 км, 110 кВ је 50 ~ 150 км, 220 кВ је 100 ~ 300 км, 330 кВ је 200 ~ 60 Км , 500 кВ је 150~850 км.

Преко енергетских трансформатора се претварају различити напонски нивои електроенергетског система. Напон расте до степенастих трансформатора (трафостанице су појачане станице) и опада до опадајућих трансформатора (трафостанице су опадајуће станице). Трансформатор са два намотаја са два намотаја (намотаја) се бира када се један напон промени у други напон, а трансформатор са три намотаја са три намотаја (намотаја) се бира када се други напон промени на два напона.

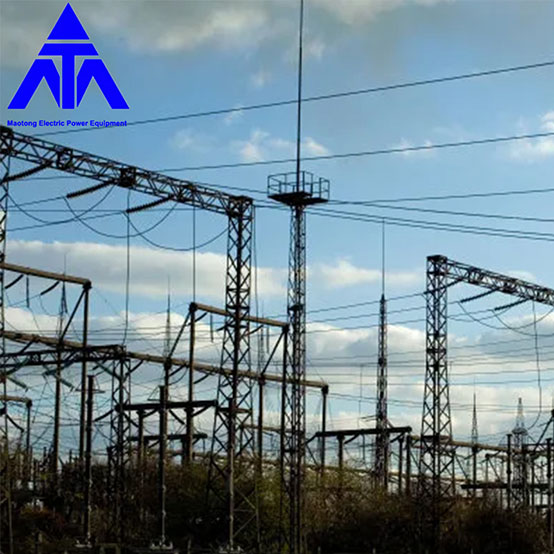

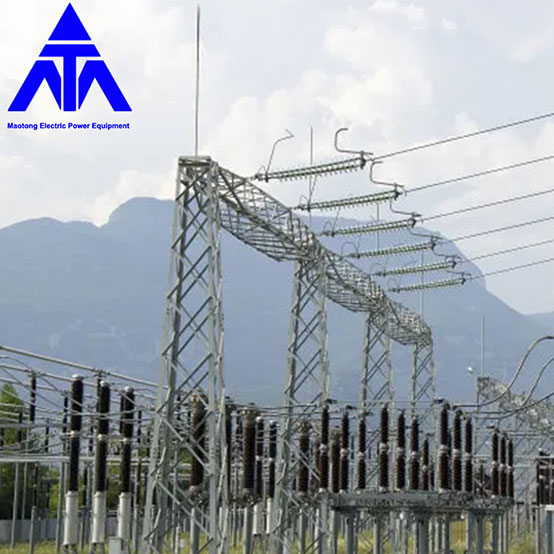

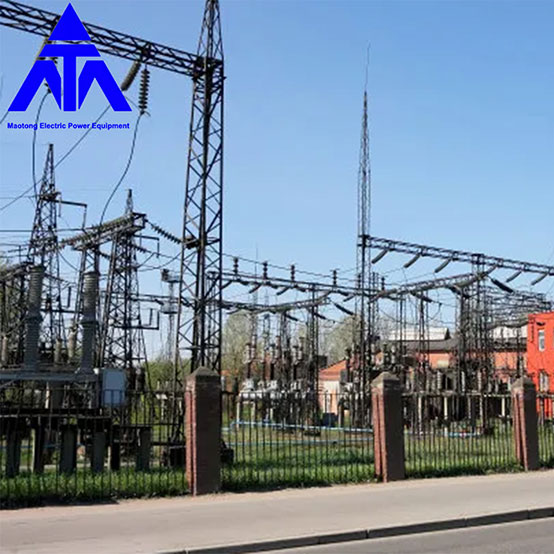

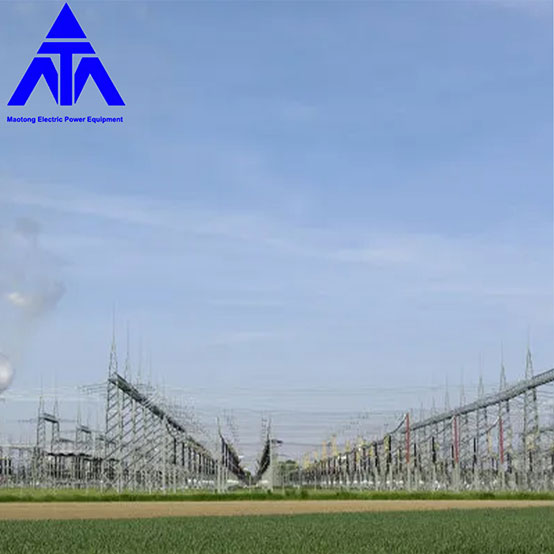

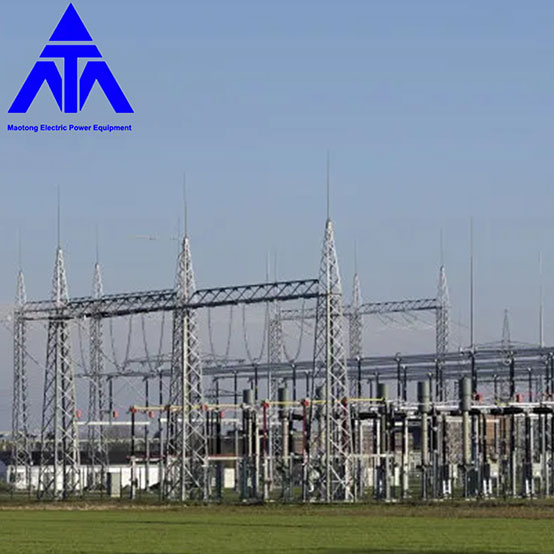

Поред повећања и смањења напона, трафостаница се према својој величини дели и на чворишну станицу, регионалну станицу и терминалну станицу. Ниво напона чворишта је углавном три (три калемова трансформатора), 550кВ/220кВ/110кВ. Регионалне станице такође генерално имају три напона (трансформатор са три намотаја), 220 кВ/110 кВ/35 кВ или 110 кВ/35 кВ/10 кВ. Терминалне станице су углавном директно повезане са корисницима, а већина њих има два напона (два намотаја трансформатора) од 110кВ/10кВ или 35кВ/10кВ. Сопствена трафостаница корисника углавном има само два напона (трансформатор са двоструким намотајем): 110 кВ/10 кВ, 35 кВ/0,4 кВ и 10 кВ/0,4 кВ, од којих је највише 10 кВ/0,4 кВ.
